| ハリアー |
MCU30,31,35,36/ACU30,35 |
H15.2～ |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| １．バッテリーマイナスターミナル切り離し |
|
|
|
|
|

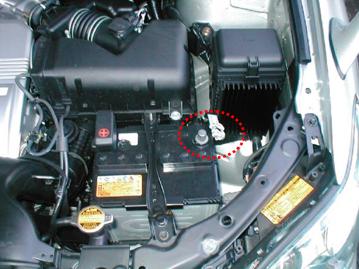

10㎜のスパナでマイナス（－）ターミナルのナットを緩めてターミナルを外します。 |
|
|
|
注意 |
|
|
ハーネスキット取り付けの際、ショート防止のため必ず実行してください。 |
|
|

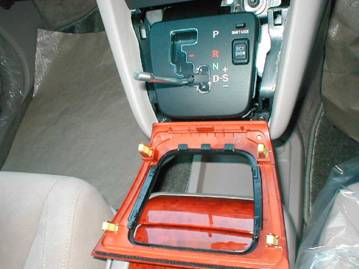

| ２、コンソールパネルＵＰＲ ＦＲ取り外し |
|
|
|
シフトノブは取り外すか、シフトレバーのポジションをＤレンジに |
|
|
入れておきます。 |
|
|
必ずしもシフトノブを取り外す必要はありません。 |
|
|
|

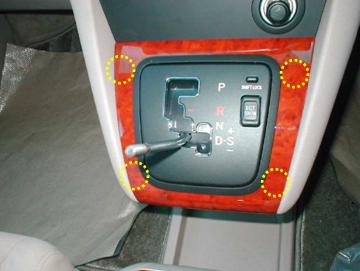

4箇所クリップ固定されています。 |
|
|
上方向に引っ張り取り外しします。 |
|
|
|
|
|
クリップ位置 |
|
|
|
|
|

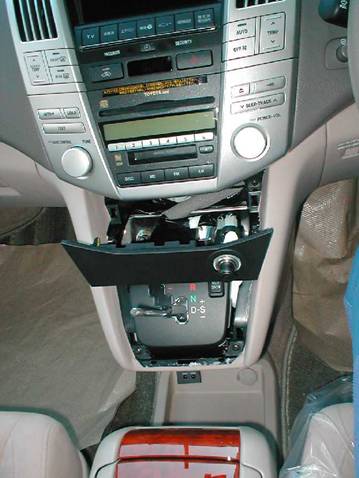

| ３、インストルメントパネルフィニッシュパネルＬＷＲ取り外し |
|
|
|
|
２箇所クリップ固定されています。 |
|
|
車両後方に引っ張り取り外します。 |
|
|
|
シガライターおよびエアサスハイトコントロールスイッチ配線の |
|
|
コネクターを抜きます。 |
|
|

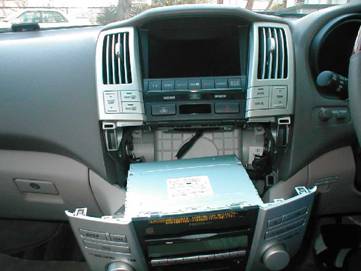

| ４、ラジオレシーバー取り外し |
|
|
|
|
10mmボルト４本を取り外す。 |
|
|
|
ボルトはボックスレンチを使用してボルト落下に注意してください。 |
|
|
見た目は２本しかボルトがないように思いますが、奥に２本 |
|
|
隠れています。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ラジオレシーバＡｓｓｙ上部はクリップ固定ですので |
|
|
車両後方に引っ張り取り外します。 |
|
|

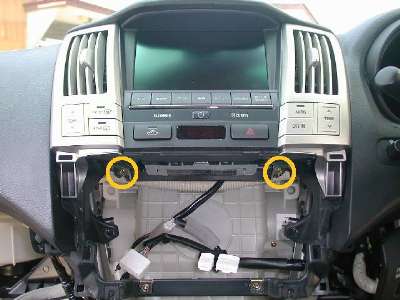

| ５、マルチディスプレイＡｓｓｙ取り外し |
|
|
|
|

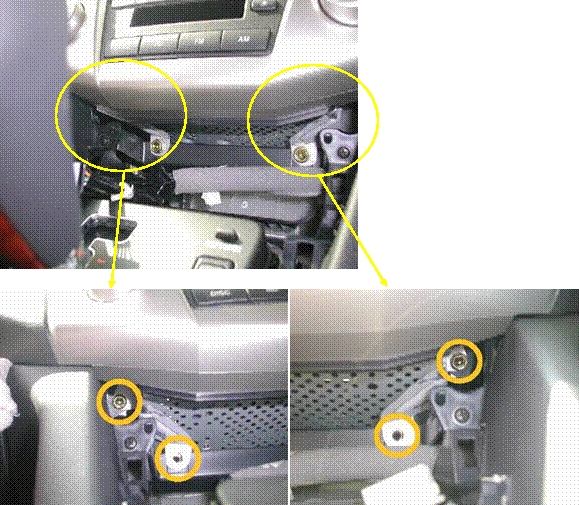

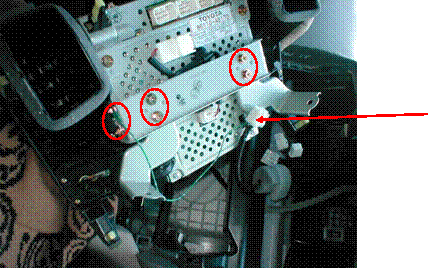

本体下部のボルト２本を取り外します。 |
|
|
ボルトは外向きかつ下向きに角度が付いており |
|
|
緩めている最中に落下する危険性が高いので注意してください。 |
|
|
|
上部はクリップで固定されていますので車両後方に引っ張ると |
|
|
外れます。 |
|
|
|
マルチディスプレイＡｓｓｙ裏面のコネクターを全て取り外します。 |
|
|
| ６、ハーネスキットの取り付け |
|
|
|
|
|

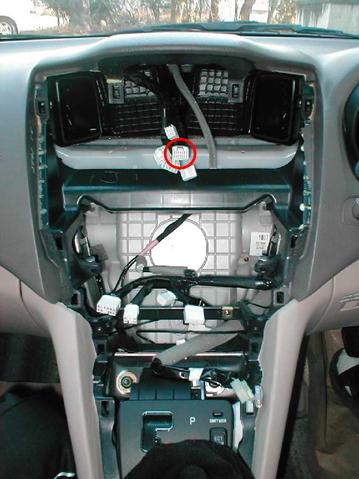

ハーネスキットを装着するコネクターを見つけ出します。 |
|
|
|
アドバイス |
|
|
マルチディスプレイＡｓｓｙ裏面に差し込まれていた14コネクターです。 |
|
|
|
|
|
|

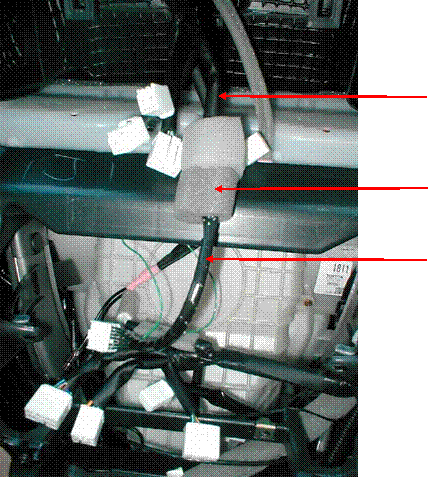

異音防止スポンジテープをコネクターに巻きます。 |
|
|
|
車両ハーネス |
|
|
|
異音防止スポンジ |
|
|
|
ハーネスキット |
|
|
|
|
|
ハーネスキットのＹ端子を赤丸印部分のいずれかのネジに |
|
|
共締めしてください。 |
|
|
|
ハーネスキット |
|
|
|
ハーネスキットのコネクターをマルチディスプレイＡｓｓｙ裏面の |
|
|
14Pコネクターに差し込みます。 |
|
|
| ７、マルチディスプレイＡｓｓｙ復元 |
|
| ８、ラジオレシーバＡｓｓｙの復元 |
|
| ９、インストルメントパネルフィニッシュパネルＬＷＲ復元 |
|
| １０、コンソールパネルＵＰＲ ＦＲ復元 |
|
| １１、バッテリーマイナスターミナル接続 |
|
| １２、走行中テスト |
|
|
| ポイント |
|
| パネルやディスプレイ等を取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
