| プログレ |
JCG10,11,15 |
H12.4〜H13.3 |
|
|
|
|
|
|
|
|
|
| 対象ナビゲーションシステム：エレクトロマルチビジョン |
|
|
| テレビチューナーの位置：トランクルーム内のトランクフロアマット下 |
|
|

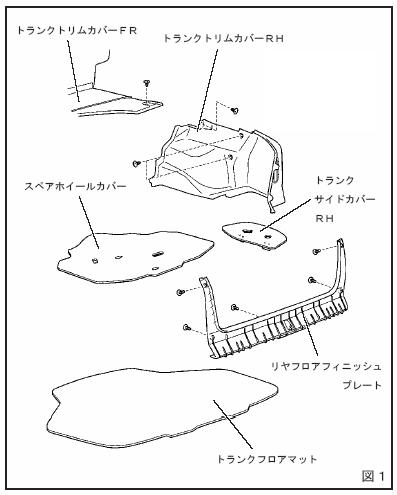

| 各部の名称 |
|
|
|
|
| １、バッテリーマイナス端子を取りはずす。（作業中のショート防止のため） |
|

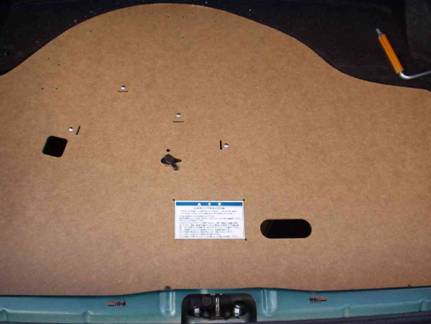

| ２、トランクフロアマットを取りはずす。 |
|

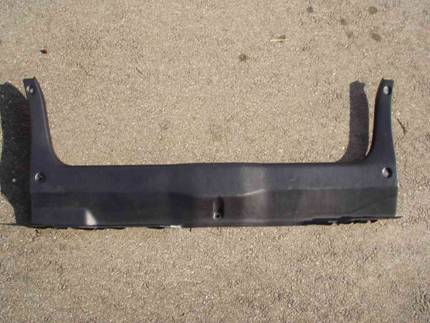

| ３、クリップ５箇所をはずし、リアフロアフィニッシュパネルを取りはずす。 |
|
|
|
|

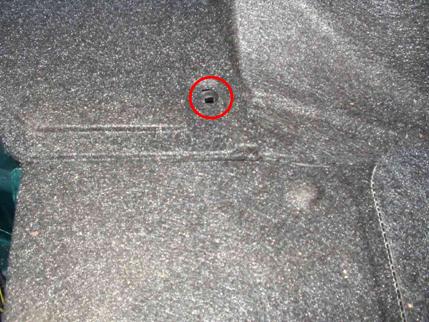

クリップの頭にマイナスドライバーを差込み、上に持ち上げるとはずれます。 |
|

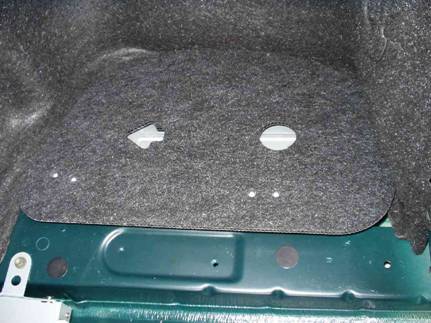

| ４、スペアホイールカバー取りはずし |
|
|
|
|
カバーを上に持ち上げて取りはずす。 |
|
|
| ５、トランクサイドカバーRHを取りはずし |
|
|
|
|
カバーを上に持ち上げて取りはずす。 |
|
|
|
カバーの下にナビゲーションコンピューターが設置されていますが |
|
|
今回はいじる必要はありません。 |
|
|
| ６、トランクトリムカバーFR取りはずし |
|
|
|
|
|
クリップをはずし、トランクトリムカバーFRを取りはずす。 |
|
|
| ７、ハーネスキット取り付け |
|
|
|
|

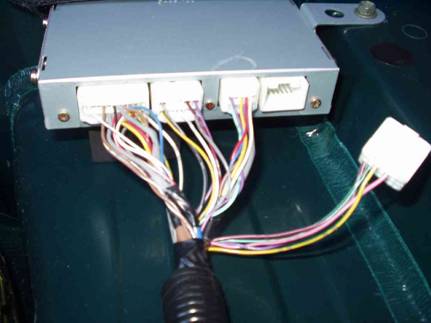

右端の14Pコネクターを抜き取り、ハーエスキットを装着する。 |
|
|
|
詳細は取付取扱説明書をご覧ください。 |
|
|
|
|
|

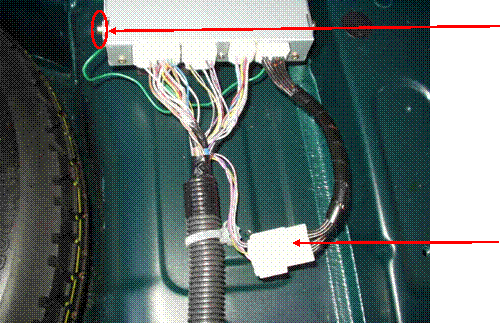

Ｙ端子アース場所 |
|
|
|
ハーネスキット |
|
|
|
|
|
|

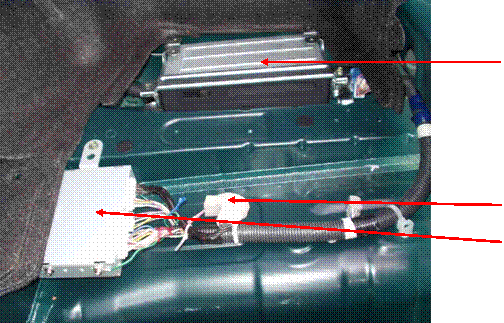

ナビゲーションコンピューター |
|
|
|
ハーネスキット |
|
|
|
テレビチューナー |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
