| ランドクルーザーシグナス |
H15.8〜 |
UZJ100W/HDJ101K |
適合ハーネスキット【TV-070】 |
|
|
|
|
|
|
| １、バッテリーマイナス端子からケーブルを取り外す。 |
|
|
|
|
|
|
赤枠内にマスキングテープを貼ってキズ付き防止をする。 |
|
|
| ２、インストルメントフィニッシュパネル取りはずし |
|
|
|
|
|

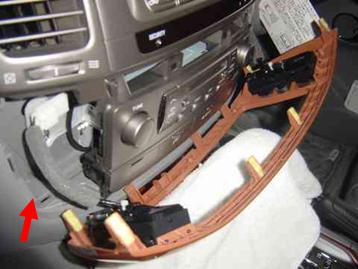

矢印部からリムーバーを差し込み、クリップ６個、ツメ３箇所をはずし、 |
|
|
インストルメントフィニッシュパネルＡｓｓｙを取り外す。 |
|
|
|
|
|

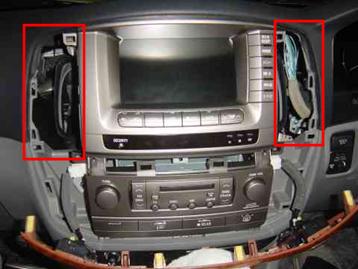

クリップ３個、ツメ２箇所を外してインストルメントパネルレジスタＡｓｓｙを取り外す。 |
|
（左右とも同じ作業で取り外すこと） |
|
|
| ３、マルチディスプレイＡｓｓｙ取りはずし |
|
|
|
|

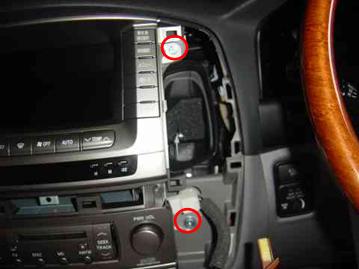

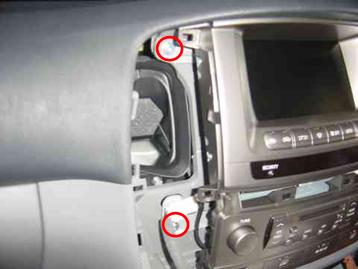

マルチディスプレイＡｓｓｙを固定しているボルト４本を外し、手前に引き出す。 |
|
|
|
|
|
|
|
|

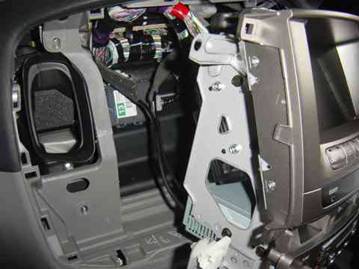

手前に引き出す。 |
|
|
| ４、ハーネスキット取り付け |
|
|
|
|

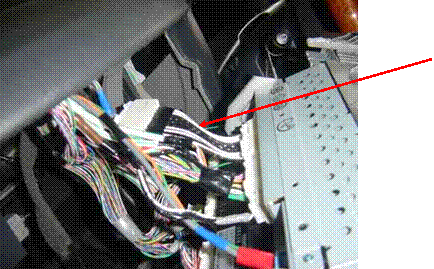

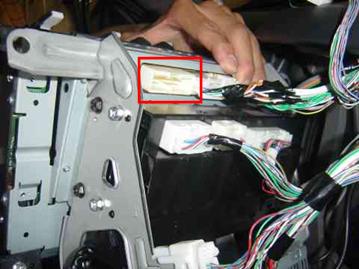

ハーネスキット差し込み位置 |
|
|
|
ハーネスキットの取り付けは付属の取付取扱説明書をご覧ください。 |
|
|
|
|
|
|
ハーネスキット |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
