| アイシス |
ANM10W,10G,15W,15G/ZNM10W,10G |
H16.9〜 |
|
|
|
|
|
|
|
| 作業前に |
|
| ●平坦地に車両を停車させパーキングブレーキを確実に掛ける。 |
|
| ●シフトレバーをニュートラルに移動させておく。（パネル脱着時干渉防止のため） |
|

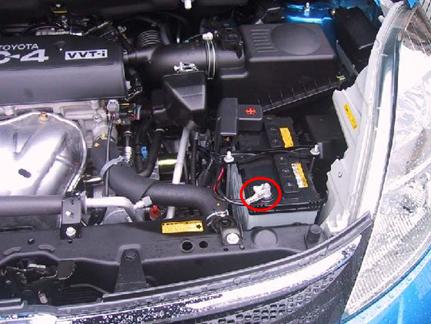

| ●バッテリーマイナス端子を取りはずす。（取付作業時のショート防止のため） |
|
|
|
|
|

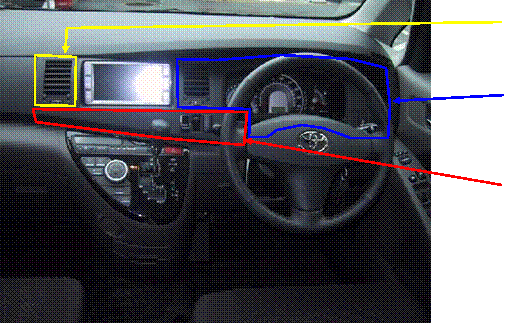

| 各部の名称 |
|
|
|
|
インストルメントレジスタＡＳＳＹ ＬＷＲ Ｎｏ．１ |
|
|
|
インストルメントクラスタフィニッシュパネルＡＳＳＹ |
|
|
|
インストルメントクラスタフィニッシュパネルＣＴＲ |
|
|

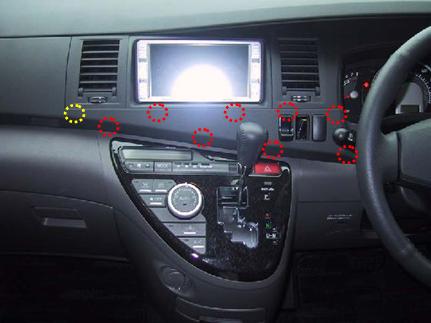

| １、インストルメントクラスタフィニッシュパネルＣＴＲ取りはずし |
|
|
|
|
|
|
|
クリップ位置 |
|
|
|
ツメ位置 |
|
|
|
リムーバー等を使用して、クリップおよびツメのかん合をはずし |
|
車両後方に引いた後、スイッチ類のコネクターを抜きパネルを |
|
取りはずす。 |
|
|

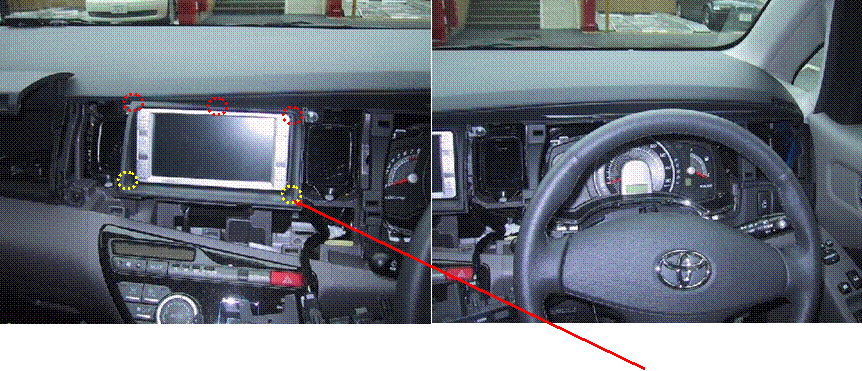

| ２、インストルメントクラスタフィニッシュパネルＡＳＳＹ取りはずし |
|
|
|
|
| 先に取りはずしたパネルの開いた部分に手を入れて、ツメ１４箇所のかん合をはずして |
|
各部の名称 |
|
| インストルメントクラスタフィニッシュパネルＡＳＳＹを取りはずす。 |
|
ラジオチューナ フィニッシュ リティーナ |
|
（モニターの外周部にある枠部品） |
| ３、インストルメントパネル レジスタＡＳＳＹ ＬＷＲ Ｎｏ．１取りはずし |
|
|
|
|
クリップ位置 |
|
| インストルメントパネル レジスタＡＳＳＹ ＬＷＲ Ｎｏ．１を車両後方に引き、ツメ４箇所のかん合を |
|
ツメ位置 |
|
| はずして取りはずす。 |
|
|
| ４、ラジオチューナ フィニッシュ リティーナ取りはずし |
|
|
| 手でクリップ２箇所およびツメ３箇所のかん合をはずし、取りはずす。 |
|
|
| アドバイス |
|
| 車両後方に引く際は、下側のクリップ２箇所のかん合をはずしてから上のツメをはずすと良い。 |
|
|

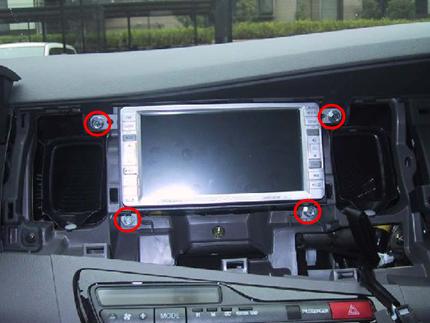

| ５、モニターＡＳＳＹ取りはずし |
|
|
|
|
|
赤丸印のスクリュー４本をはずしてモニターＡＳＳＹを取りはずす。 |
|
| ６、ハーネスキット取り付け |
|
|
|
|
詳細は取付取扱説明書をご覧ください。 |
|
|
|

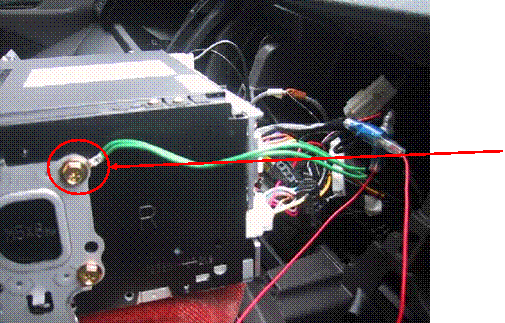

Ｙ端子をブラケットのスクリューと共締めする。 |
|
|
| ７、動作テスト |
|
|
| ８、パネル復元 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
