アルファード／ヴェルファイア

ANH2#W系,GGH2#系　H20.5～

メーカーオプションナビは【TV-077】をご使用ください。

ディーラーオプションナビは機種により使用するハーネスキットが異なりますのでご注意ください。

１、バッテリーターミナル取りはずし

メーカーオプションHDDナビゲーションはIGスイッチOFF後、各種カクシュメモリーおよび設定の記憶をおこないます。

このため、必ずIG　OFF後6分プン以上経過してからバッテリーマイナスターミナルを外してください。

（ディーラーオプションナビの場合は該当しません）

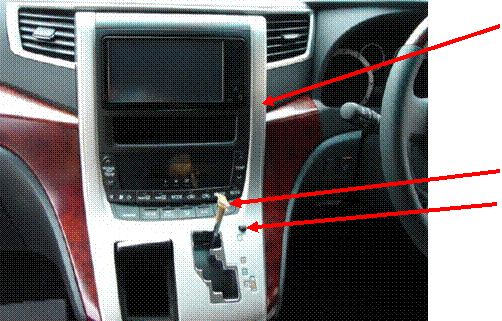

２、シフトレバー取りはずし

インストルメントクラスタフィニッシュパネル

シフトレバーノブを反時計トケイ周りに回して取りはずす。

ケガ・キズ付ツキ防止の為、先端部をガムテープで保護する

シフトロック解除ボタンを押してＮの位置へシフトレバーを

移動させておくとパネルはずしの際に作業がし易い。

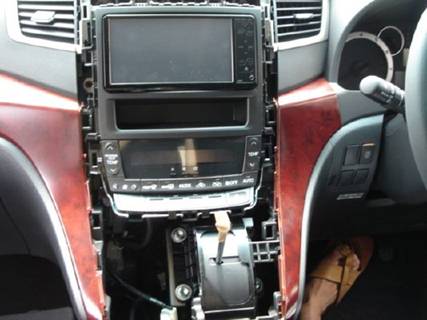

３、インストルメントクラスタフィニッシュパネル取りはずし

インストルメントクラスタフィニッシュパネル下の3箇所ある

ツメのかん合ゴウをはずす。

アドバイス

無理に上側のツメを外すと破損する恐れがあるので

下側のツメから徐々に取りはずす。

コネクターを切キり離しインストルメントクラスタフィニッシュパネルを

取りはずす。

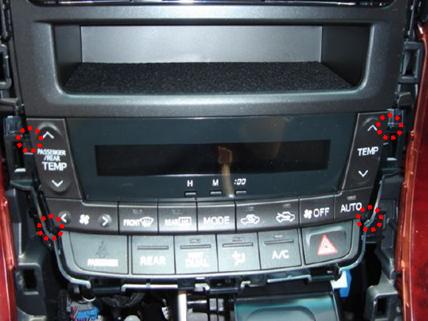

４、エアコンディショナ・コントロールＡＳＳＹ取りはずし（メーカーオプションナビはこの作業は必要ありませんので７項へ）

ツメ位置

ツメのかん合ゴウ4箇所をはずし、エアコンディショナ・コントロールＡＳＳＹを

取りはずす。

コネクターを切キり離す。

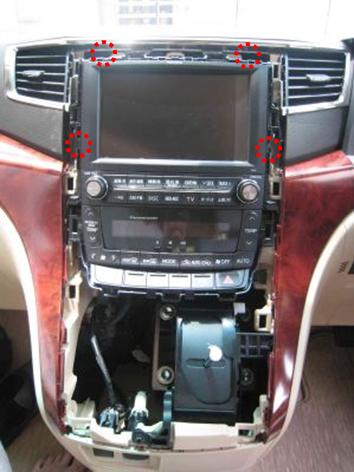

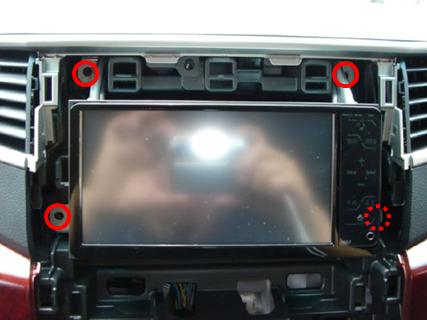

５、ナビゲーションレシーバーＡＳＳＹ取りはずし。

4本のボルトをはずすし、ツメ4箇所のかん合をはずし、

ナビゲーションレシーバーＡＳＳＹを車両後方に引き取トりはずす。

ボルト位置イチ

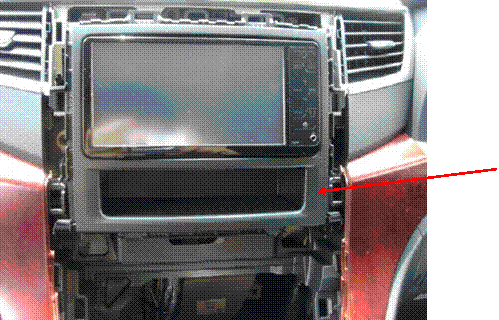

６、小物入イれ取りはずし。

小物入れ＆パネルを車両後方に引き取トりはずす。

小物入れ＆パネル

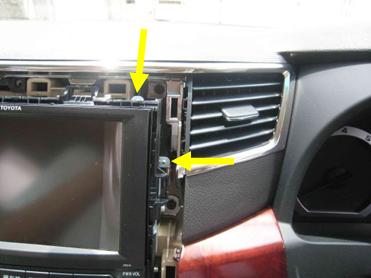

７、マルチディスプレイＡＳＳＹ取りはずし。（ディーラーオプションナビの場合は８項へ）

ボルト位置イチ

左右にボルト2本づつあり。

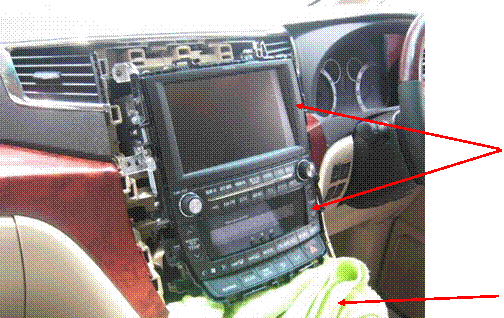

マルチディスプレイＡＳＳＹ部分にツメ４箇所、

エアコンディショナコントロールＡＳＳＹにツメ４箇所あるので

かん合をはずして車両後方へ引っ張パり出す。

一体で外れる。

キズ付防止のためタオル等を下シタに詰めておくと良い。

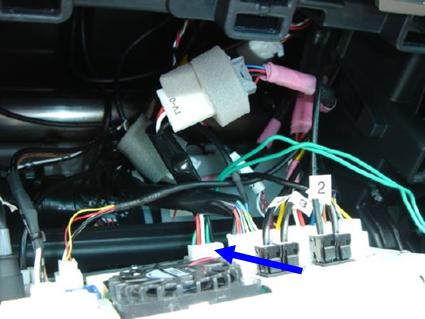

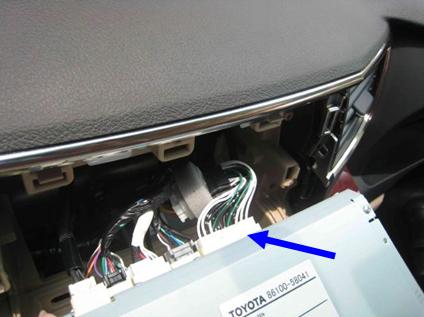

８、ハーネスキット取り付ツけ。

ディーラーオプションナビの場合は５ピンコネクターに装着。

メーカーオプションナビは２６ピンコネクターに装着。

コネクター位置は機種により異なる。

ポイント

パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。

パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して

はめ込んでいくとよいでしょう。

注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は

バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。
