新型ノア／ヴォクシー

ZRR70,75　H19.7～

１、バッテリーターミナル取りはずし。

メーカーオプションＨＤＤナビゲーションシステムはイグニッションスイッチＯＦＦ後、各種メモリーおよび設定の

記憶を開始します。このためイグニッションスイッチＯＦＦ後、6分以上時間が過ぎてからバッテリーターミナルを

はずしてください。（販売店オプションナビは6分の待ち時間は必要ありません。）

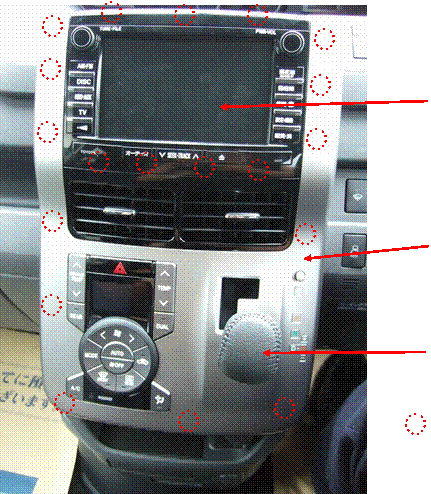

ナビゲーションＡＳＳＹ

インテグレーションコントロールパネルＡＳＳＹ

シフトレバーノブ

ツメ位置

２、シフトレバーノブ取りはずし。

①シフトレバーをＮポジションにする。

②図の矢印方向に回し、シフトレバーノブを取りはずす。

アドバイス

ノブをはずした後、棒の先端でケガやナビを傷つける恐れが

あるためガムテープを巻きつけて先端を保護するとよい。

ガムテープで保護

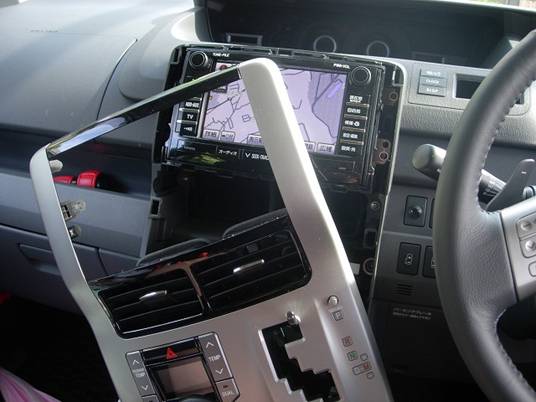

３、インテグレーションコントロールパネルＡＳＳＹ取りはずし。

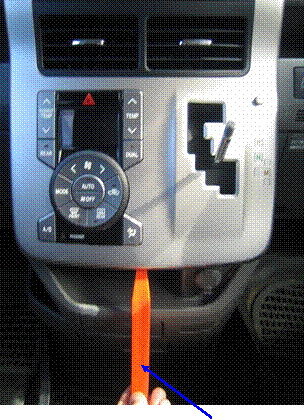

①保護テープを巻いたマイナスドライバーまたはリムーバーを下側の切り欠きに差し込み、図のようにして、ツメのかん合19箇所をはずす。

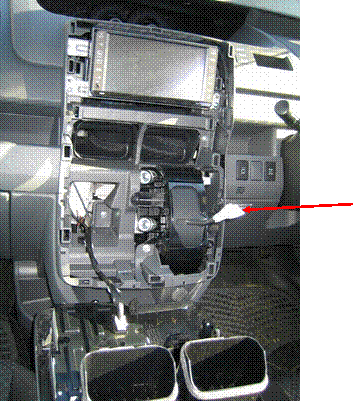

②コネクターを切り離し、インテグレーションコントロールパネルＡＳＳＹを取りはずす。

リムーバー

アドバイス

パネルは車両後方に引くこと。指が入る隙間が開いたら下から上へ1箇所ずつ順番にクリップをはずすとよい。

ボルト位置イチ

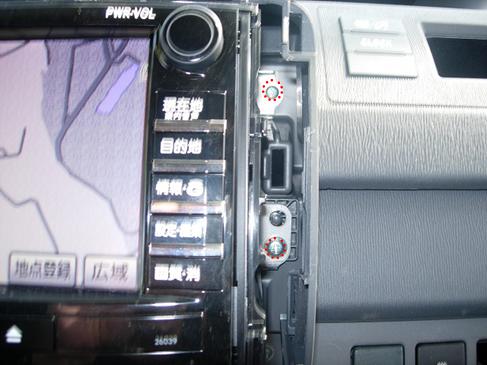

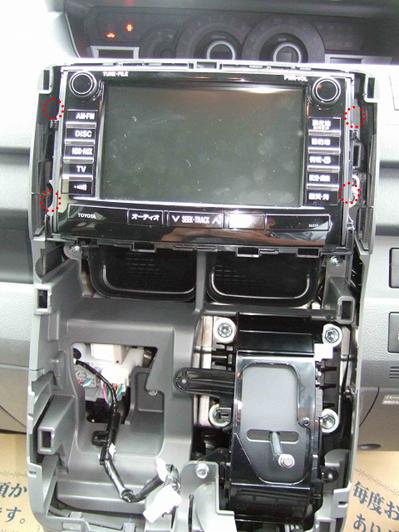

４、ナビゲーションレシーバＡＳＳＹブラケット取りはずし。

①ボルト４本取りはずす。

アドバイス

ボルト取りはずし時、落下に注意する。ドライバーの先端を

磁化させておくか、ボルトの下に布を入れておき万一落下し

ても紛失しないように工夫するとよい。

左右それぞれに２箇所あり。

②ツメのかん合４箇所をはずしてナビゲーションレシーバーＡＳＳＹブラケットを車両後方に引き出す。

③各コネクターを切り離し、ナビゲーションレシーバーＡＳＳＹブラケットを取りはずす。

５、ハーネスキット取り付け。

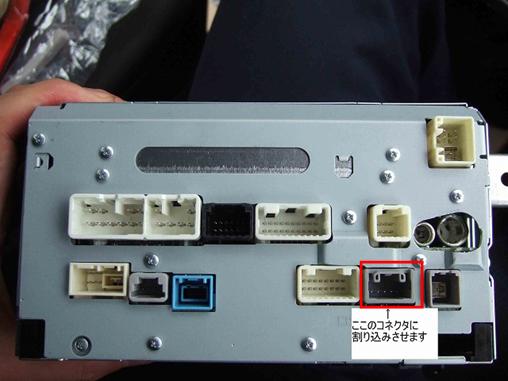

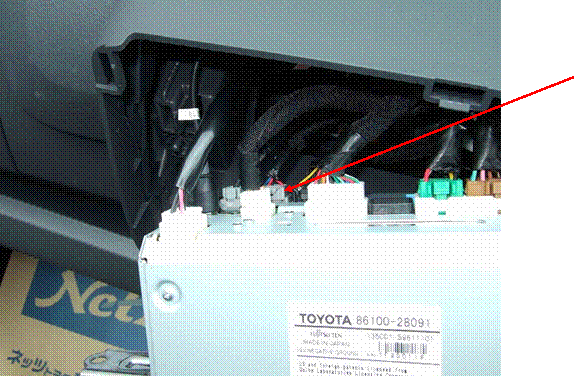

①ナビゲーションＡＳＳＹをできるだけ手前に引き出ダしコネクターが見えるようにする。

5ピンコネクター（メーカーオプションナビの場合）

注意

機種によりコネクター位置が異コトなります。

作業を終えて

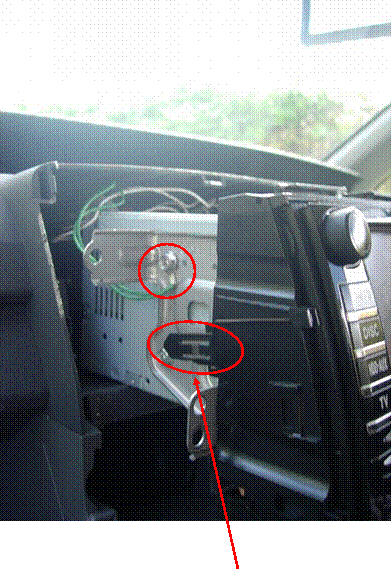

ナビゲーションを元に戻モドすときにこのツメをダッシュボード側ガワの穴にあわせること。（左右にあり）破損注意！

メーカーオプションナビのみにあり、ディーラーオプションナビにはありません。

注意

写真はメーカーオプションナビ26039です。

機種によってコネクター位置が変カわります。

②テレビが見れるハーネスキットの場合、側面のブラケットを固定している矢印のボルトいずれか１本を緩めてＹ端子を共締めする。

アドバイス

左右どちら側のボルトでも可。

作業を終えて

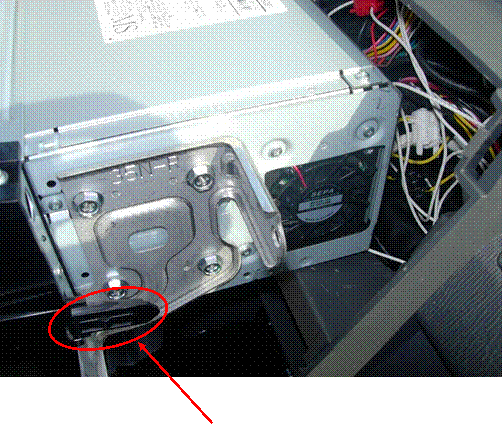

ナビゲーションを元に戻モドすときにこのツメをダッシュボード側ガワの穴にあわせること。（左右にあり）破損注意！

メーカーオプションナビのみにあり、ディーラーオプションナビにはありません。

下の写真は必要に応じて作業してください。（ナビ操作ができるようにする場合のみ）

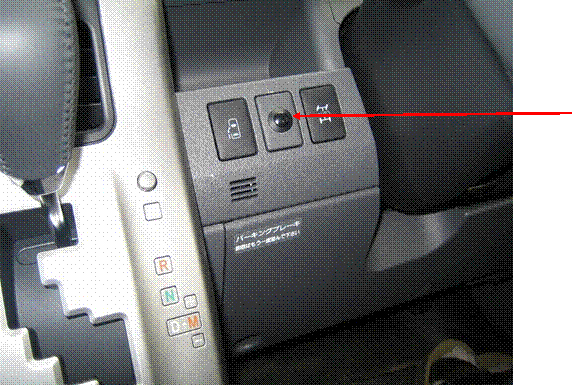

ナビ操作ができる別売ウりスイッチの取り付け例レイ。

目隠しスイッチパネルに13ミリの穴あけをして固定。

スイッチは操作性のよう場所に設置してください。

ポイント

パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。

パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上から順番にパネルを押して

はめ込んでいくとよいでしょう。

注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は

バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。
