| レジアス |
RCH41,47/KCH40,46 |
|
H11.8〜H14.5 |
|
|
|
|
|
|
|
|
| １、パーキングブレーキをかける。 |
|
| ２、バッテリーマイナス端子を取りはずす。(作業中のショート防止のため） |
|
|
| 各部の名称 |
|
|
|
|
|
センタークラスターパネル |
|
|
|
モニターＡｓｓｙ |
|
|
| ３、センタークラスターパネル取り外し |
|
|
|
|

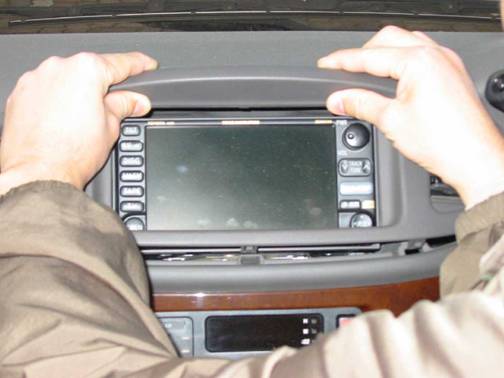

両手でパネル上面を持ち、車両後方に引くとクリップがはずれます。 |
|
| ４、モニターＡｓｓｙ取りはずし |
|
|
|
|

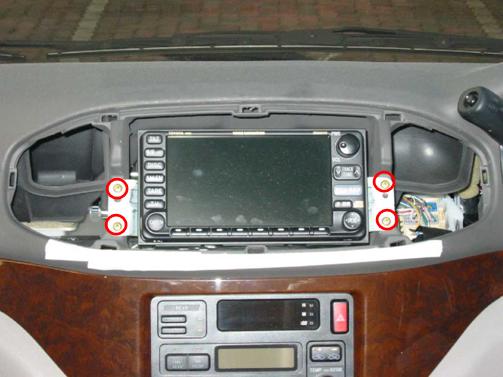

スキュリュー４本を取りはずす。 |
|
|
|
|
|

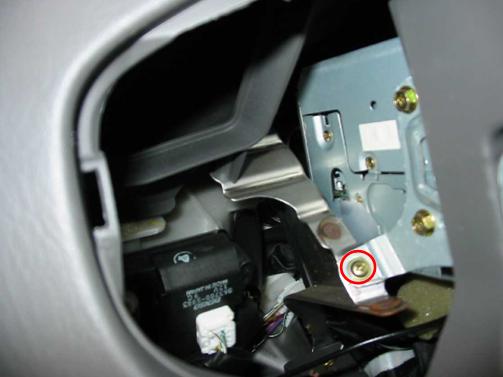

左右にあるスクリュー２本を取りはずす。 |
|
|
| ５、ハーネスキット取り付け |
|
|
|
|

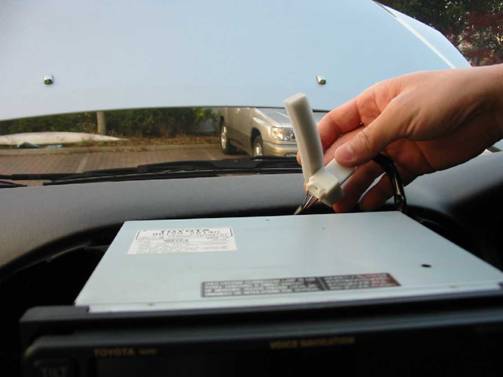

モニターＡｓｓｙを手前に引き出し、ハーネスキットを取り付けする。 |
|
|
詳細は取付取扱説明書をご覧ください。 |
|
|
| ６、動作テスト |
|
|
| ７、パネル復元 |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
