| ハイラックスサーフ |
VZN215,210W/RZN/KZN215W |
H14.11〜 |
|
|
|
|
|
|
|
|
| 作業前に |
|
| ●平坦地に車両を停車させパーキングブレーキを確実に掛ける。 |
|
| ●シフトレバーをニュートラルに移動させておく。（パネル脱着時干渉防止のため） |
|
| ●バッテリーマイナス端子を取りはずす。（取付作業時のショート防止のため） |
|
|

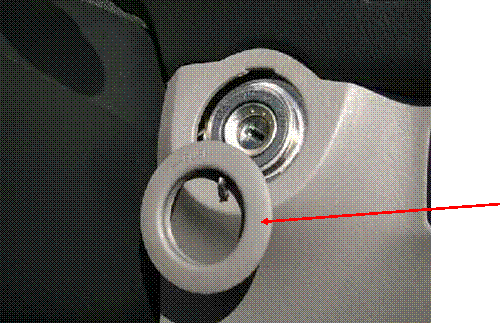

| １、インストルメントパネルフィニッシュプレート取りはずし |
|
|
|
|
|
リング部分を手前に引き取りはずす。 |
|
|
ツメ破損に注意。 |
|
|
|
インストルメントパネルフィニッシュプレート |
|
|

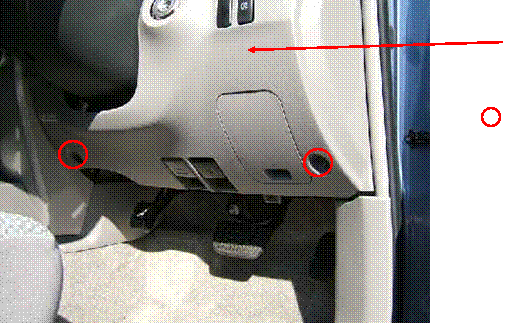

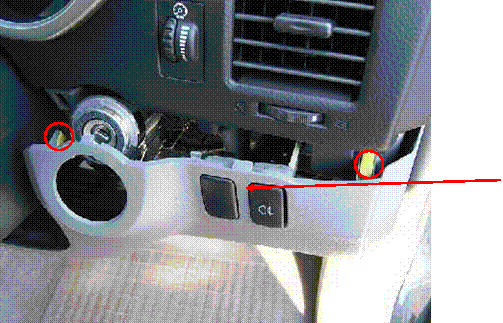

| ２、インストルメントフィニッシュパネル取りはずし |
|
|
|
|
|
インストルメントパネルフィニッシュパネル |
|
|
|
部分のボルト２本をはずすし、ボンネットオープナーと |
|
|
フューエルリッドオープナーケーブルをレバーから切り離して |
|
|
クリップ４箇所をはずして裏面のコネクタ類を抜いて |
|
|
インストルメントパネルフィニッシュパネルを取りはずしてください。 |
|
|

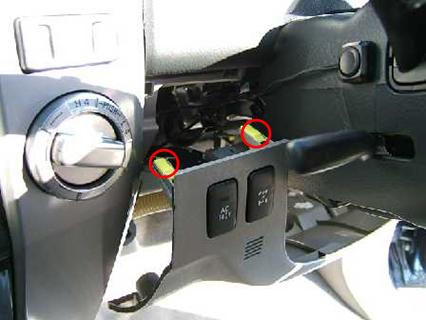

| クリップ４箇所の拡大写真 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

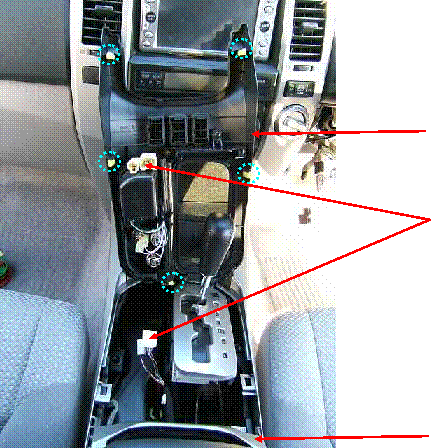

| ３、コンソールパネルＵＰＲ ＲＲ取りはずし |
|
|
|
|
クリップ５箇所をはずし、裏面のコネクタを抜いて |
|
|
コンソールパネルＵＰＲ ＲＲを取り外してください。 |
|
|
|
|
|
|
ツメ２箇所 |
|
|
|
|
クリップ５箇所 |
|
|
|
|
| クリップ位置 |
|
|
|
|
|
コンソールパネルＵＰＲ ＲＲ |
|
|
|
コネクタ |
|
|
|
コンソールパネルＵＰＲ |
|
|

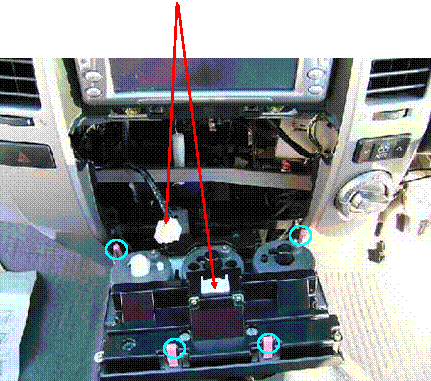

| ４、コンソールパネルＵＰＲ取りはずし |
|
|
|
|
後部を上方に引き、クリップをはずした後 |
|
|
斜め後方に引いてツメをはずして |
|
|
コンソールパネルＵＰＲを取りはずしてください。 |
|
|
|
|
|
|
ツメ２箇所 |
|
|
|
|
クリップ５箇所 |
|
|
|
|

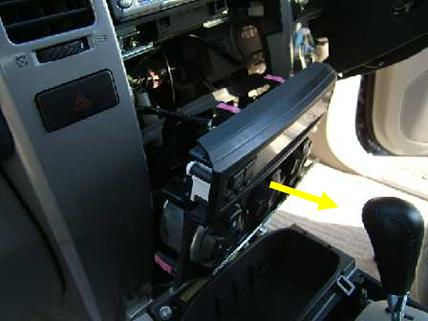

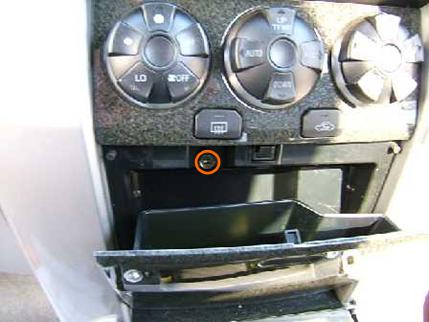

| ４、エアコンディショナーコントロールＡＳＳＹ取りはずし |
|
|
|
|
|
のスクリュー１本をはずしクリップ２箇所をはずして |
|
|
裏面のコネクタを抜いてエアコンディショナーコントロールＡＳＳＹを |
|
|
取りはずします。 |
|
|
|
|
|
コネクタ |
|
|
|
|
|
|
|
|
|
クリップ４箇所 |
|

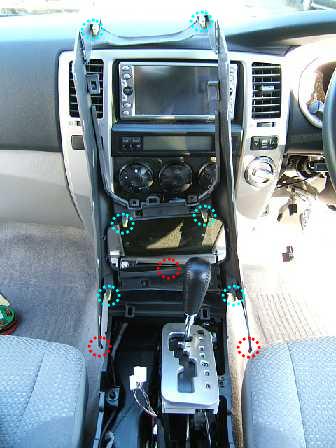

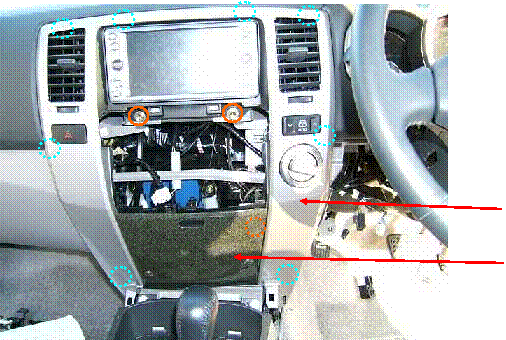

| ５、インストルメントクラスタフィニッシュパネル取りはずし |
|
|
|
|
|
ポケットを取りはずした後、ボルト３本を取りはずし |
|
|
クリップ8箇所をはずしてコネクタを抜いて |
|
|
インストルメントクラスタフィニッシュパネルを取りはずしてください。 |
|
|
|
インストルメントクラスタフィニッシュパネル |
|
|
|
ポケット |
|
|
|
クリップ５箇所 |
|
|

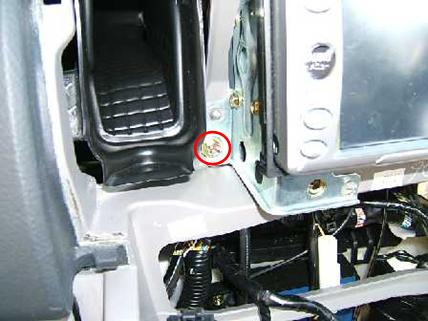

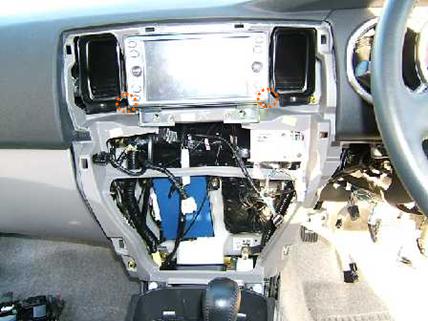

| ６、モニター取りはずし |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
赤丸印部のスクリュー（左右２本）をはずし、 |
|
|
モニターを手前に引き出します。 |
|
|

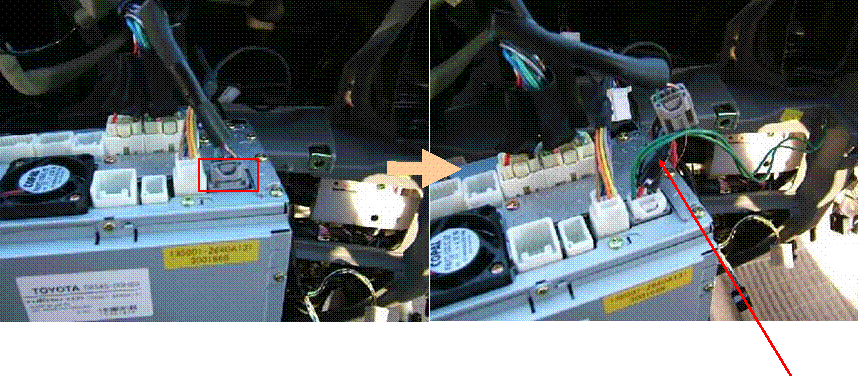

| ７、ハーネスキット取り付け |
|
|
|
|
| 車両ハーネスのコネクタを抜きます。 |
５Ｐコネクタにキットを取り付けします。 |
|
|
|
詳細は取付取扱説明書をご参照ください。 |
|
ハーネスキット |
|
|
| ポイント |
|
| パネルを取り外すときに切り離したコネクターを差し込み忘れないようにしてください。 |
|
|
| パネルのツメ位置とダッシュボードの穴位置を全て合わせてから上下左右均等にパネルを押して |
|
| はめ込んでいくとよいでしょう。 |
|
|
| 注意：バッテリーターミナルを外した場合、パワーウインドウの初期設定、バックモニター付の場合は |
|
| バックモニターの初期設定（どちらも車両の取扱説明書に記載）を行う必要があります。 |
|
|
